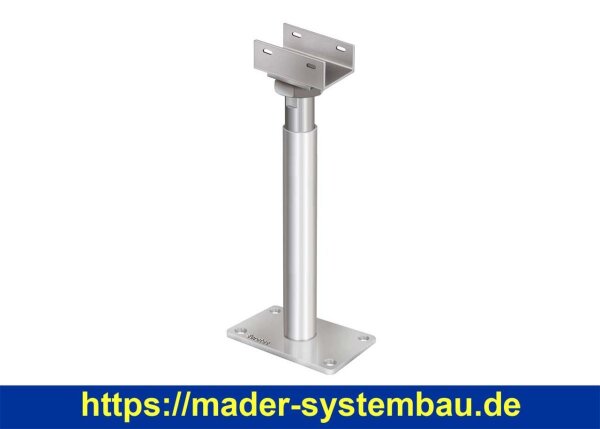

Robusto Terrassenfuß HV 500+350
Der Robusto HV 500+350 ist ein Terrassenfuß, der die Anforderungen an den konstruktiven Holzschutz erfüllt.
Eine EPDM-Dichtung zwischen Kopfplatte und Unterkonstruktion sorgt für zusätzlichen Schutz vor Trittschall und eindringender Nässe. Nach der Montage ist der Stützenfuß weiterhin bis zu 850 mm höhenverstellbar. Konstruktionsbedingte Fertigungstoleranzen und nachträgliche Setzung der Einzelfundamente können durch die Höhenverstellbarkeit ausgeglichen werden.
Der Robusto HV 500+350 hat eine hohe Zug- und Drucktragfähigkeit und kann zusätzlich Horizontallasten aufnehmen. Die Dauerhaftigkeit der Füße wird durch die Feuerverzinkung nach DIN EN ISO 12944-2 (C3) gewährleistet.
Der Robusto HV 500+350 kann durch seine Kopfplatte in U-Form sowohl das Eurotec Terrassen Tragprofil HKP, das Alu-Systemprofil EVO als auch Holzunterkonstruktionsprofile aufnehmen. Er ist somit flexibel in der Anwendung und kann auch im Terrassenbau eingesetzt werden. Zum Beispiel lassen sich durch ihn barrierefreie Rampen und Übergänge bauen.
Technische Kurzbeschreibung
Einfache Montage mit neuer Kopfplatte in U-Form
Kombinierbar mit dem Terrassen-Tragprofil HKP und dem Alu-Systemprofil EVO
Mind. Holzquerschnitt von 60 x 100 mm
Zusätzlicher Holzschutz durch EPDM am Holz
Baustahl S235JR (ST37-2) feuerverzinkt
Lieferung inkl. 4 St. PH Bighty 4,8 x 25 mm
In der Nutzungsklasse 1, 2 und 3 nach DIN EN 1995-1 -1 einsetzbar
Der Robusto HV 500+350 ermöglicht den konstruktiven Holzschutz nach neuer DIN 68800-2
Der Robusto HV 500+350, kann zusätzlich zu den Vertikallasten noch horizontale Kräfte in den Untergrund ableiten
| Art.-Nr. |
Höhenverstellung im montierten Zustand |
Min. Querschnitt Stütze |
Drucktragfähigkeit in kN |
Zugtragfähigkeit in kN |
Abmessungen |
VPE |
EAN |
| 904661 |
500 - 850 mm |
60 x 100 mm |
21.2 |
9.2 |
160 x 100 x 8 mm |
2 |
4251314723574 |
Produktdatenblatt
Ausschreibungstext
DWG
Angaben zur Produktsicherheit
Herstellerinformationen:
Eurotec GmbH
Unter dem Hofe 5
58099 Hagen, Deutschland
