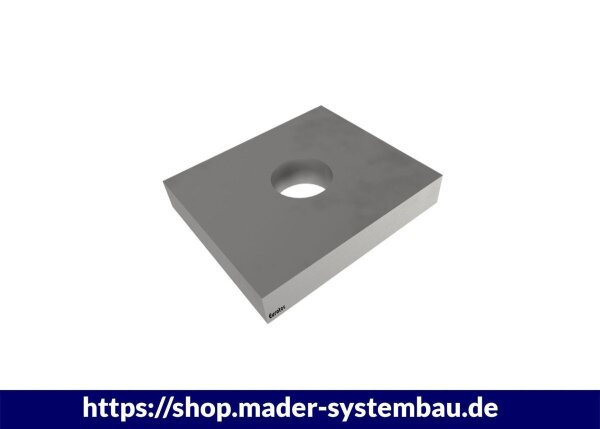

Druckplatte Zuganker 340/440
Die Druckplatte Zuganker von Eurotec lässt sich mit dem entsprechenden Zuganker 340/440 kombinieren. Diese ist notwendig, um eine Verformung des Zugankers zu verhindern sowie die Zugkräfte zu erhöhen.
Material
Baustahl S355 Verzinkt
Vorteile
In Kombination mit der Druckplatte kann die Zugkraft zusätzlich erhöht werden
Zur Montage in Holz und Beton
Zulassung
Europäische Technische Bewertung ETA-19/0020
Hinweis
Die Druckplatte Zuganker 340/440 darf nur in Kombination mit dem Zuganker 340/440 (Art.-Nr.: 954099, 954100) verwendet werden.
Anwendungshinweise
Die Zuganker werden im Fußbodenbereich auf die Beplankung aufgelegt und mit Schrauben oder Ankernägeln am Stiel und ggf. an der Schwelle befestigt. Dabei ist die Verbindung in der Lage, Zug-, Sog- und Schubkräfte sicher über die Schrauben in den Zuganker und letztendlich über einen Dübel in die Bodenplatte zu leiten.
Maximale Schwellenhöhe: 150 mm unter Berücksichtigung der Abstände zum Stirnholzrand nach EC5
| Art.-Nr. |
Bezeichnung |
Abmessung |
Material |
Passender Zuganker |
VPE |
EAN |
| 954110 |
Druckplatte Zuganker 340/440 |
50 x 58 x 10 mm |
S355 Verzinkt |
Zuganker 340/440 |
1 |
4251314728692 |
Produktdatenblatt
DWG
Angaben zur Produktsicherheit
Herstellerinformationen:
Eurotec GmbH
Unter dem Hofe 5
58099 Hagen, Deutschland
j.knabe@eurotec.team
https://www.eurotec.team/
